Interface Specification of Servo Amplifier ALPHA 5

มาดู Interface เทคนิคอลการต่อสายของ Servo Amplifier ALPHA 5 กันครับในบทความนี้ มีลูกค้าหลายท่านที่เปลี่ยนแบรนด์ย้ายมาใช้ Servo Systems ของ Fuji Electric แล้วกำลังเริ่มการ Configuration ค่าต่างๆของ Servo ALPHA 5 ในบทความนี้จะให้เห็นภาพและ Software ที่ใช้ในการเชื่อมต่อครับ

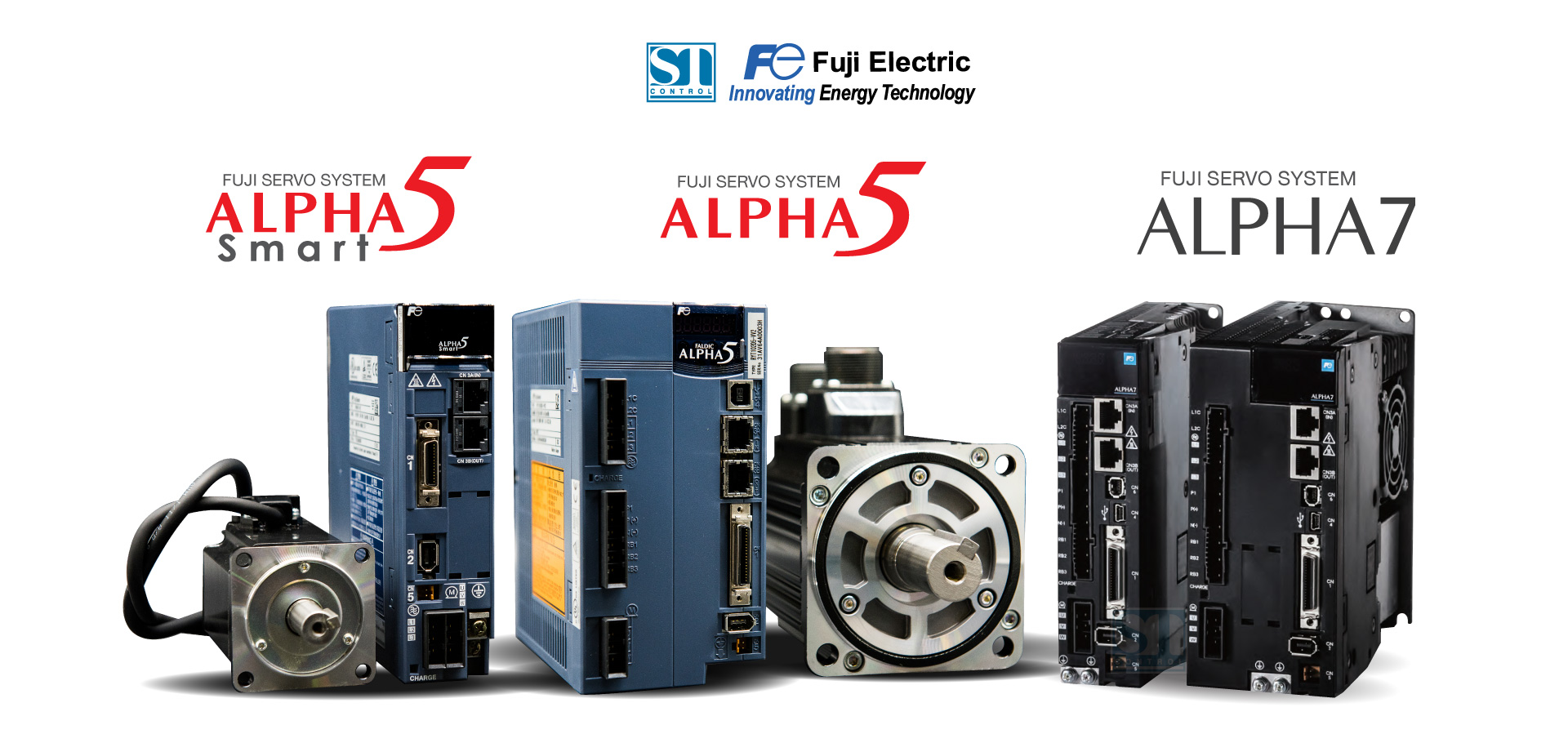

Fuji Electric Servo Systeme Seriesก่อนอื่นเลยมารู้จักกับ Servo Systems ของ Fuji Electric กันก่อนครับ ซึ่งปัจจบันมีด้วยกัน 3 Series ดังนี้ครับ
1. Servo PLPHA 5
1. Servo PLPHA 5  Smart
1. Servo PLPHA 7 รุ่นล่าสุด

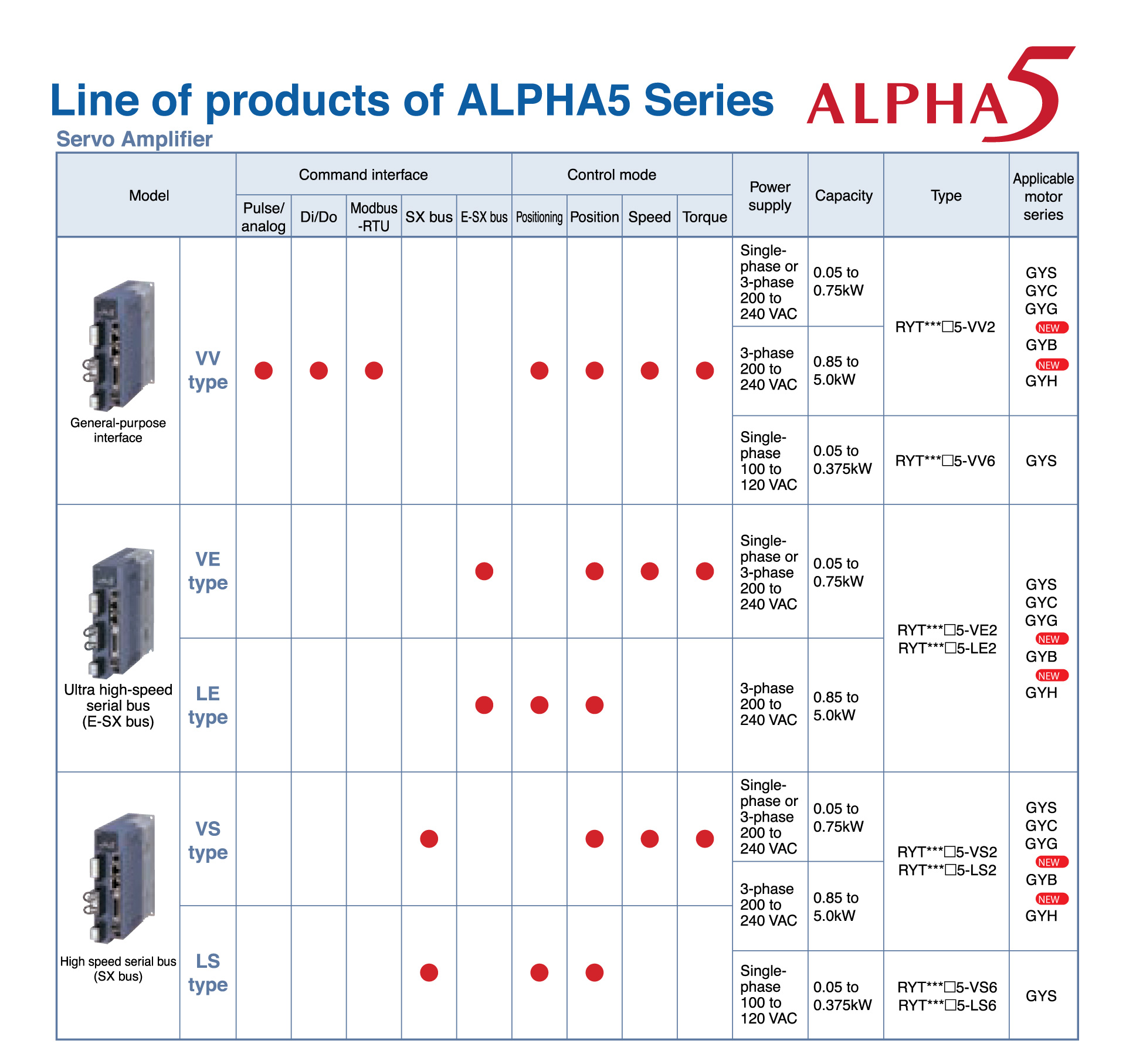

Fuji Electric Servo ALPHA5 Lineup Modelสำหรับ Servo PLPHA 5  Series มีด้วยกัน 5 Model ดังนี้
1. Servo PLPHA 5 : VV Type
2. Servo PLPHA 5 : VE Type
3. Servo PLPHA 5 : LE Type
4. Servo PLPHA 5 : VS Type
5. Servo PLPHA 5 : LS Type

ในแต่ละโมเดลมีการต่อสายและการใช้งานดังรูปต่อไปนี้ครับ

Fuji Electric Servo Moter Systeme Alpha5 Model VV Type

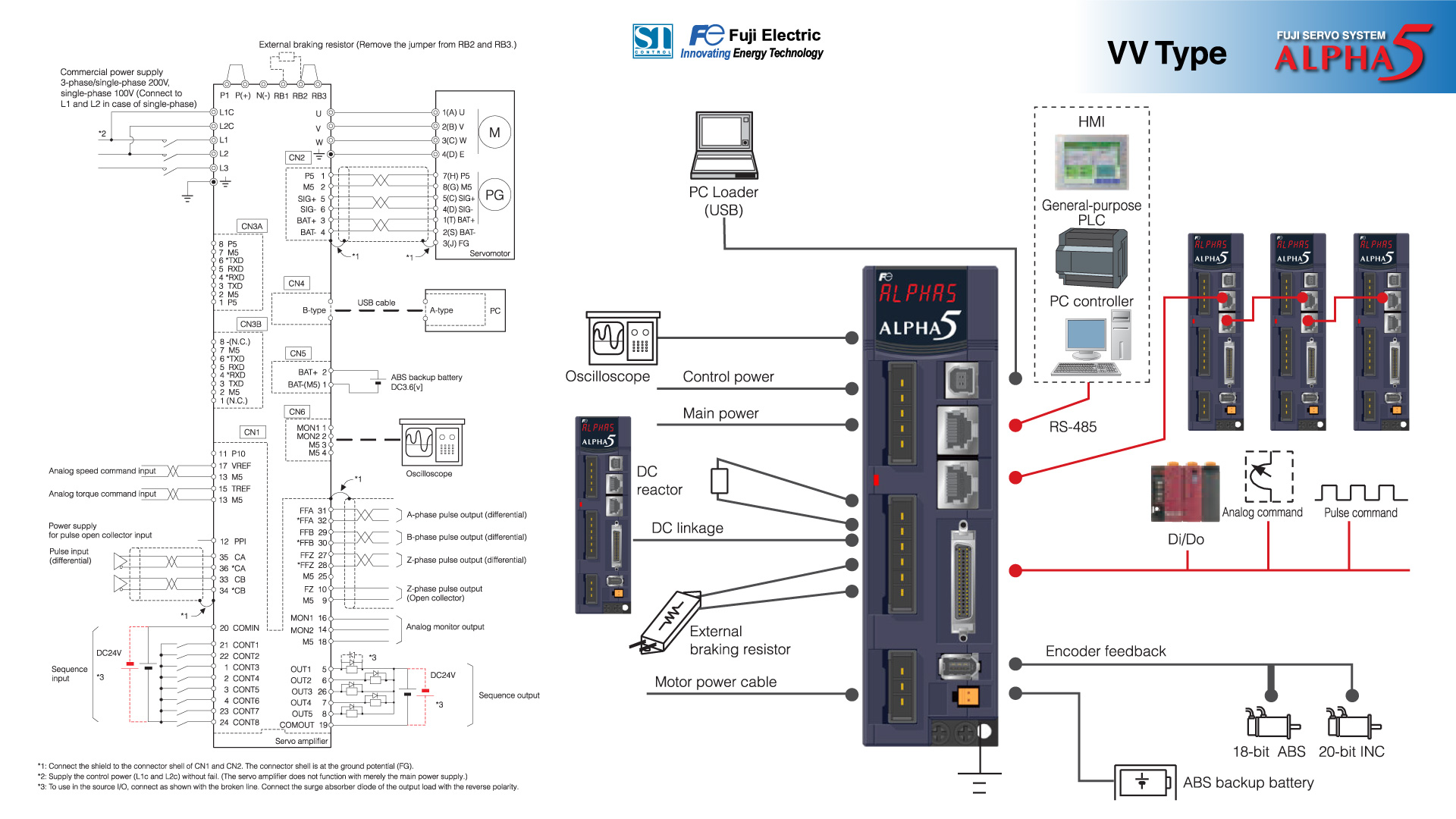

ภาพ Outline of System Configuration ของ Servo PLPHA 5  ในโมเดล  VV Type



Fuji Electric Servo Moter Systeme Alpha5 Model VE Type LE Typeภาพ Outline of System Configuration ของ Servo PLPHA 5  ในโมเดล VE Type และ LE Type

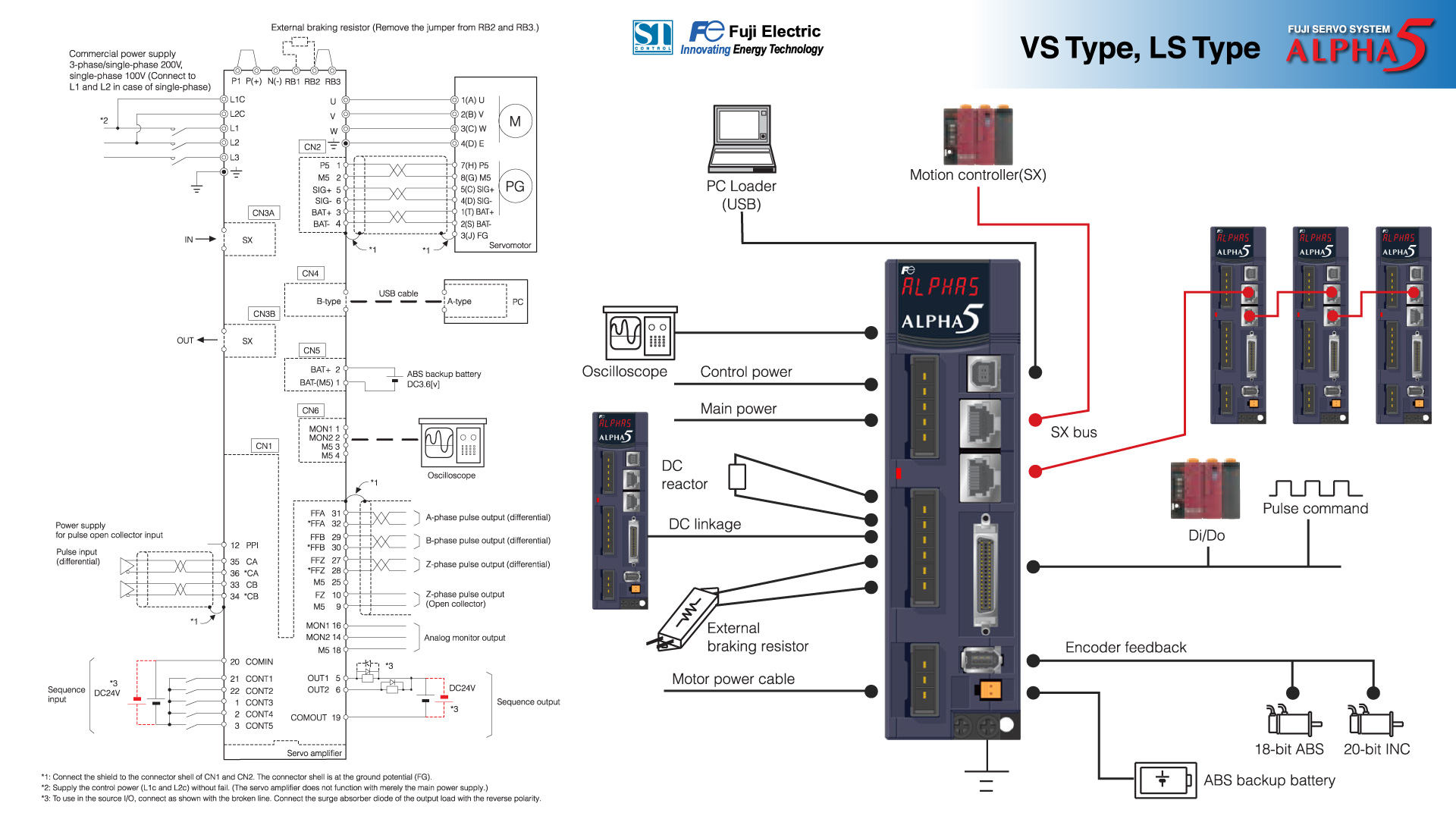

Fuji Electric Servo Moter Systeme Alpha5 Model VS Type LS Typeภาพ Outline of System Configuration ของ Servo PLPHA 5  ในโมเดล VS Type และ LS Type

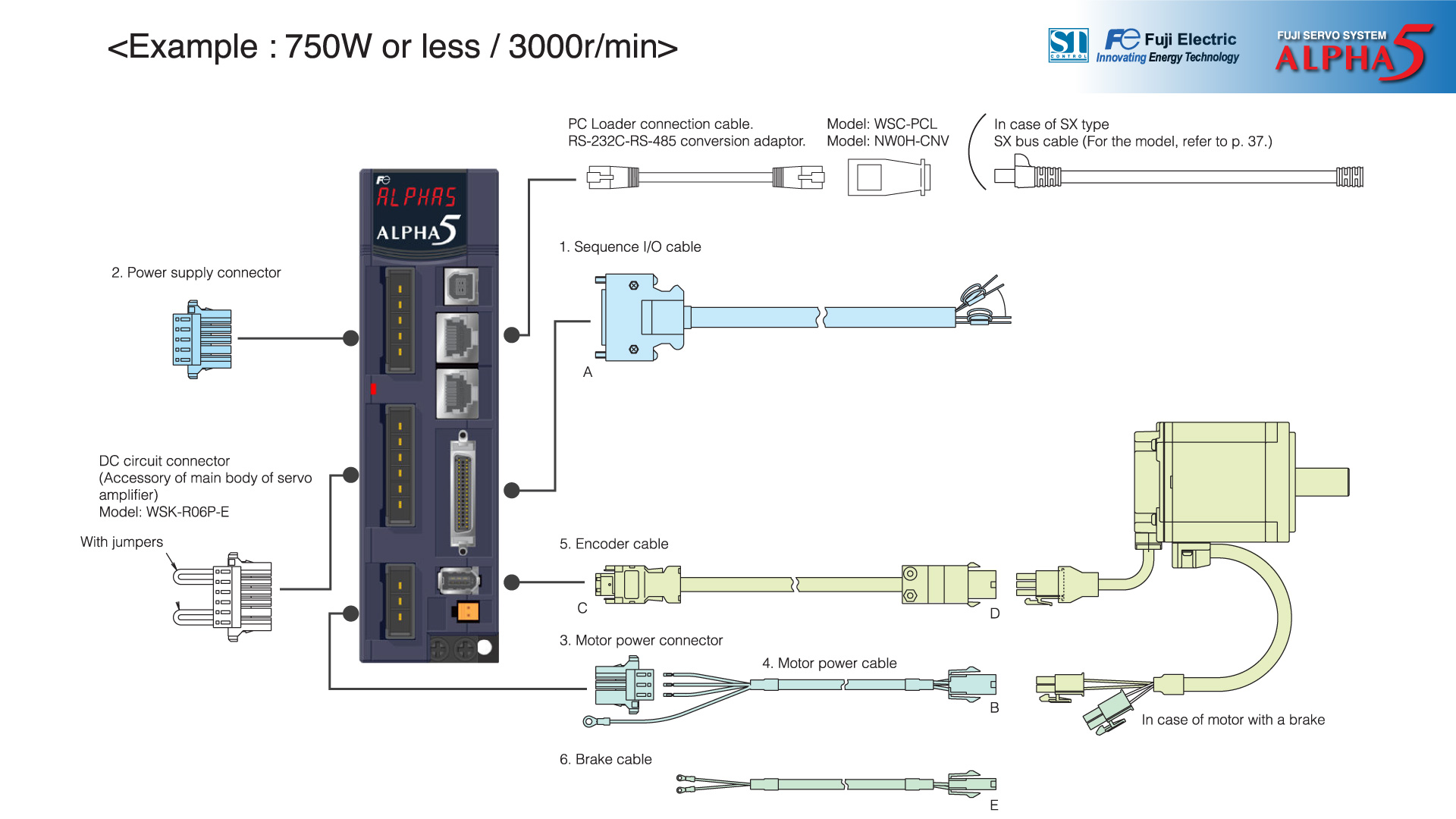

Fuji Electric Servo Systeme Alpha5 Configภาพแสดงอุปกรณ์การเชื่อมต่อ สายไฟ และตำแหน่งๆ ต่างๆ บนเครื่อง Servo ALPHA 5

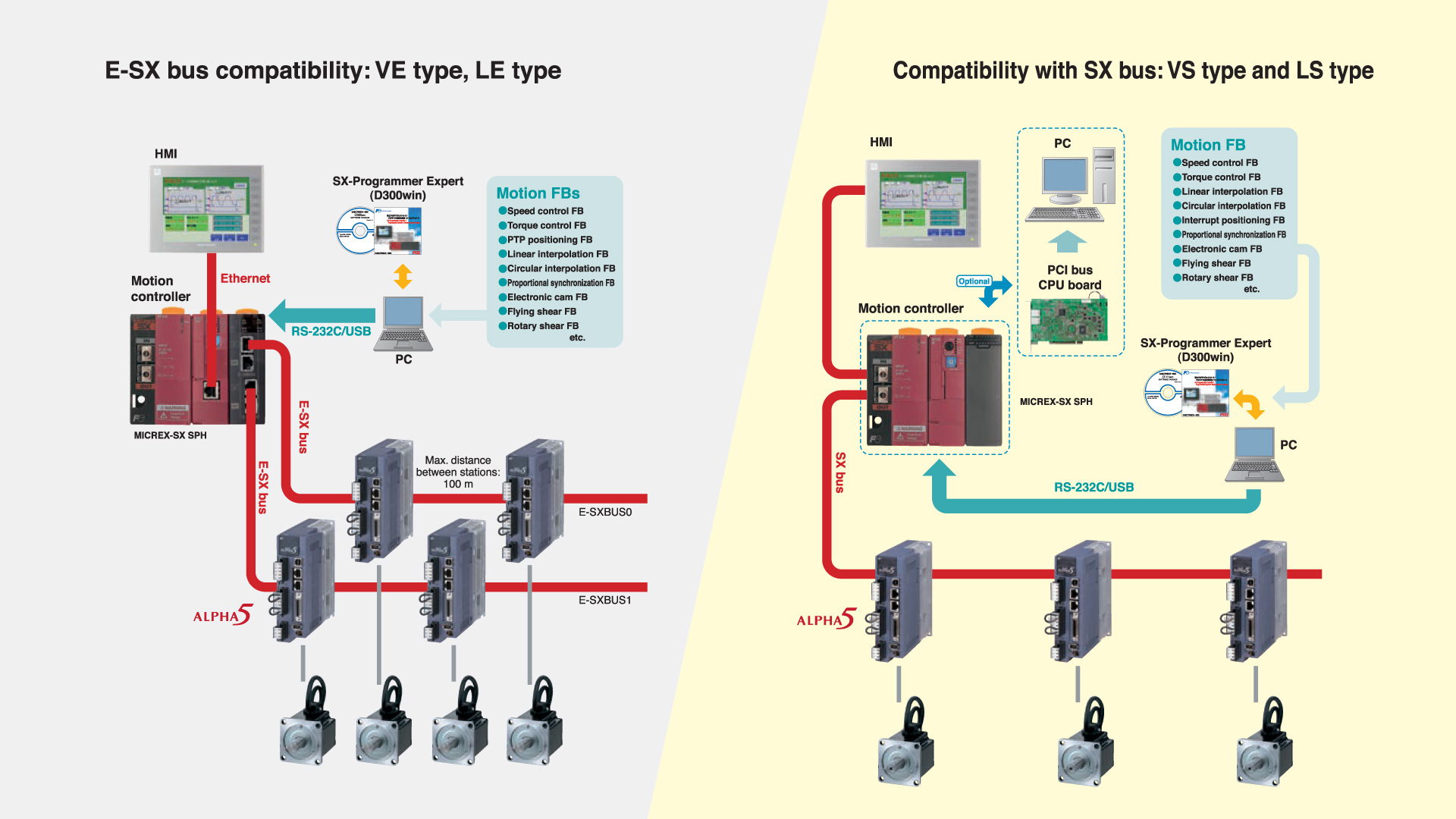

Fuji Electric Servo Systeme Series SX BUS VE LE VS LS
ซึ่ง Software ที่ใช้ในการเชื่อมต่อมีหลายตัวด้วยกันตามอุปกรณ์ที่ต่อพ่วงอยู่ในระบบ
– SX-Programmer Export (D300win)
– MICREX-SX Standard V3
– ALPHA5  Loader Softwar ver4.2
– V-SFT Ver.6 HMI
